Συντήρηση φωτοβολταϊκού πάρκου 1MW
Συντήρηση φωτοβολταϊκού πάρκου 1MW στην Ηλεία
Η εταιρεία μας πραγματοποίησε επιτυχώς τακτική συντήρηση φωτοβολταϊκού πάρκου 1MW στο νομό Ηλείας. Η συντήρηση περιλαμβάνει μετρήσεις, ελέγχους, δοκιμές και φυσικά συντήρηση στον υποσταθμό μέσης τάσης.

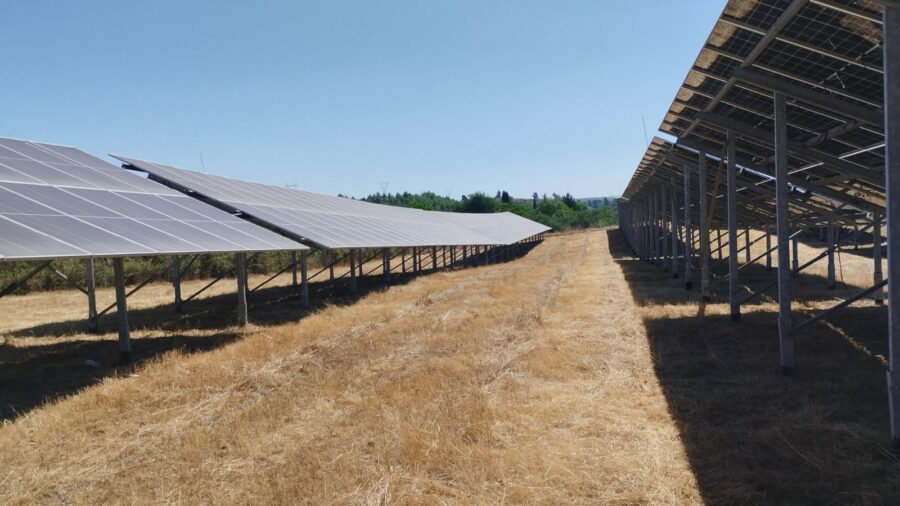

Συντήρηση φωτοβολταϊκου πάρκου
Τι περιλαμβάνει η συντήρηση ενός φωτοβολταϊκού πάρκου:
- Έλεγχος συστήματος στήριξης για την αντοχή και στιβαρότητα, διάβρωση/οξείδωση, συσφίξεις της βάσεις.
- Μέτρηση απόδοσης του inverter, ανάλυση, έλεγχος στα καταγεγραμμένα ιστορικά δεδομένα και σφάλματα.
- Καθαρισμός συστήματος ψύξης ινβέρτερ (ανεμιστηράκια, ψύκτρες)
- Έλεγχος ποιότητας επικοινωνίας τηλεμετρίας.
- Επιθεώρηση πινάκων και διαδρομής καλωδιώσεων
- Έλεγχο λειτουργίας απαγωγών υπερτάσεως (αντικεραυνικών)
- Συνέχεια αγωγού γείωσης και ύπαρξη ηλεκτροδίων γείωσης
- Ηλεκτρικές μετρήσεις με ειδικά όργανα AC και DC (τάσης των φάσεων, αντίστασης μόνωσης Riso, βρόχου σφάλματος, εντάσεις ρευμάτων, αντίστασης γείωσης, τάσης ανοιχτού κυκλώματος string, καμπύλες I-V)
- Έλεγχος και σύσφιξη συνδέσεων μέσα στους πίνακες, κλέμες, ασφάλειες, καλωδίων και κονέκτορες
- Χειρισμός ΟΝ-OFF διακοπτών DC (χωρίς φορτίο)
- Θερμογράφηση φωτοβολταϊκού, έλεγχος με θερμοκάμερα I-R για ύπαρξη hot-spot ή και καμένων κυψελών στα φωτοβολταϊκά πάνελ
- Αν πρόκειται για φωτοβολταϊκό σε κτήριο έλεγχος στεγανότητας ταράτσας ή στέγης στα σημεία στερέωσης του φωτοβολταϊκού
- Γενικό έλεγχο λειτουργίας

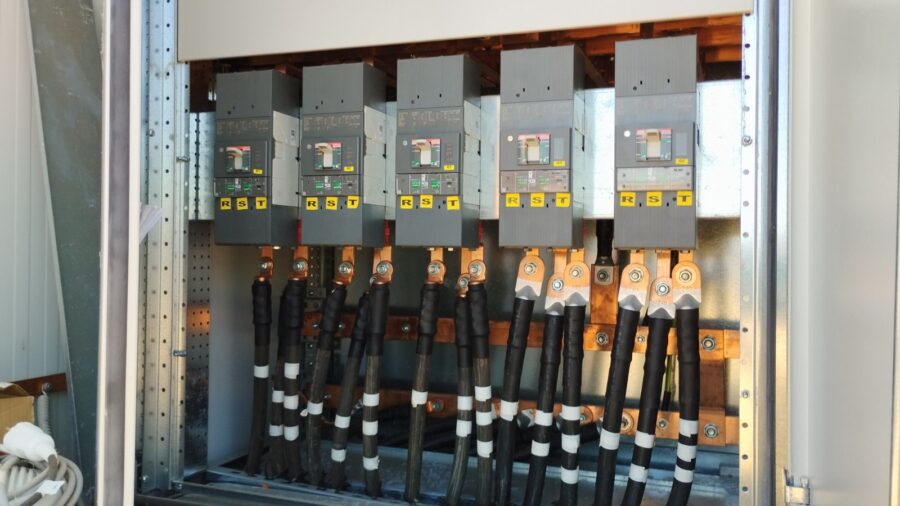

Πίνακας χαμηλής τάσης φωτοβολταϊκού πάρκου
Πατήστε ΕΔΩ για να δείτε τον οδηγό συντήρησης του συνδέσμου εταιρειών φωτοβολταϊκών
Κάθε πότε πρέπει να γίνεται η συντήρηση φωτοβολταϊκού πάρκου
Σε ένα καινούργιο πάρκο τουλάχιστον μια φορά το χρόνο πρέπει να γίνεται η προληπτική συντήρηση των ηλεκτρικών και μηχανικών μερών. Η θερμογράφηση που εκτελείται κατά τη συντήρηση πρέπει να γίνεται μετά το πλύσιμο-καθαρισμό των φωτοβολταϊκών πάνελς. Αν υπάρχουν προβλήματα στο πάρκο ή ειδικοί λόγοι πιθανόν να χρειάζεται συντήρηση πιο τακτικά δηλ. ανά 6 μήνες.
Υπηρεσίες συντήρησης – επισκευής φωτοβολταϊκών
Η εταιρεία μας παρέχει υπηρεσίες από έμπειρους τεχνικούς φωτοβολταϊκών, προσφέρουμε συμβόλαια συντήρησης, καθαρισμό και επισκευές-service σε έκτακτες βλάβες. Ζητήστε μας προσφορά για τη συντήρηση του δικού σας φωτοβολταϊκού
Από τι αποτελείται το φωτοβολταϊκό πάρκο 1MW που συντηρήσαμε
Το πάρκο αυτό αποτελείται από φωτοβολταϊκούς συλλέκτες (φωτοβολταϊκά πάνελς) τα οποία είναι συνδεδεμένα σε σειρά μεταξύ, σε συστοιχίες (strings). Ενδεικτικά κάθε συλλέκτης είναι 550W TRINA SOLAR μοντέλο Vertex TSM 550 DEG19C.20. Μια ομάδα από συστοιχίες συνδέονται σε ένα ινβέρτερ, το συγκεκριμένο πάρκο διαθέτει 9 ινβέρτερς Sungrow SG110CX.

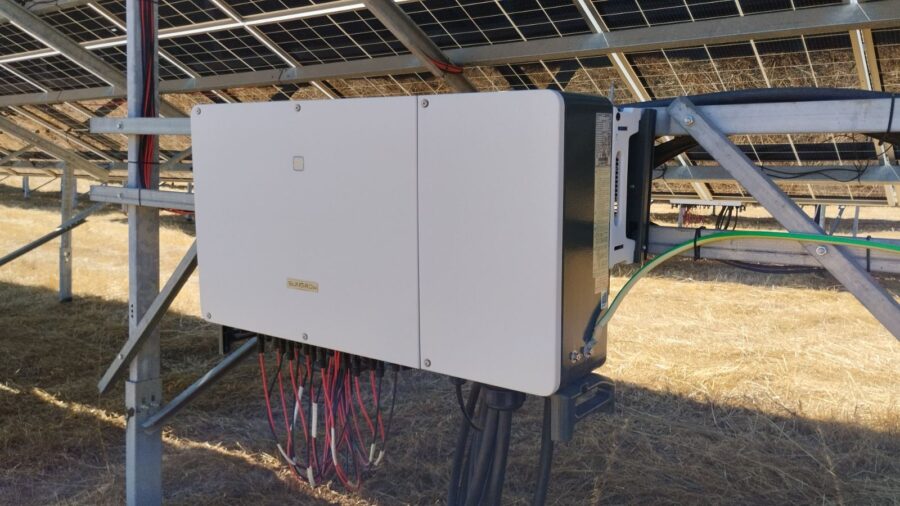

Inverter Sungrow
Πως λειτουργεί ένα φωτοβολταϊκό πάρκο
To φωτοβολταϊκό πάρκο 1 MW (Μεγαβάτ) μετατρέπει την ηλιακή ενέργεια σε ηλεκτρική, και είναι σχεδιασμένο να παράγει έως 1.000.000 Watt (δηλ 1 MW) ηλεκτρικής ενέργειας υπό συνθήκες καλής ηλιοφάνειας και θερμοκρασίας, δηλαδή στις πρότυπες συνθήκες δοκιμών (Standard Test Conditions S.T.C.)
Standard Test Conditions S.T.C.: ένταση ηλιακής ακτινοβολίας 1.000W / τμ, θερμοκρασία κυψέλης φωτοβολταϊκού 25 °C και φάσμα που αντιστοιχεί με 1,5 “ατμοσφαιρική μάζα”. Η “ατμοσφαιρική μάζα” (air mass) είναι μια μονάδα μέτρησης που περιγράφει την ποσότητα της ατμόσφαιρας που πρέπει να διαπεράσει η ηλιακή ακτινοβολία για να φτάσει στην επιφάνεια της Γης.
Τα φωτοβολταϊκα πάνελς παράγουν συνεχή τάση και ρεύμα (DC). Οι συστοιχίες (strings) των πάνελς συνδέονται στα ινβέρτερ. Τα ινβέρτερ φωτοβολταικών (inverter) μετατρέπουν την συνεχή τάση των φωτοβολταϊκών σε εναλλασόμενη 3φασική τάση 400V AC.
Στα φωτοβολταϊκά πάρκα που είναι έως 100kW η έξοδος των ινβέρτερ διοχετεύεται στις καταναλώσεις απευθείας (αν υπάρχουν) είτε στο δίκτυο χαμηλής τάσης του ΔΕΔΔΗΕ. Τα φωτοβολταϊκά πάρκα ισχύος άνω των 100kW συνδέονται στο δίκτυο μέσης τάσης του ΔΕΔΔΗΕ. Στα πάρκα αυτά υπάρχει υποσταθμός που μετατρέπει μέσω μετασχηματιστή την χαμηλή τάση των 400V AC σε μέση τάση 20.000V.

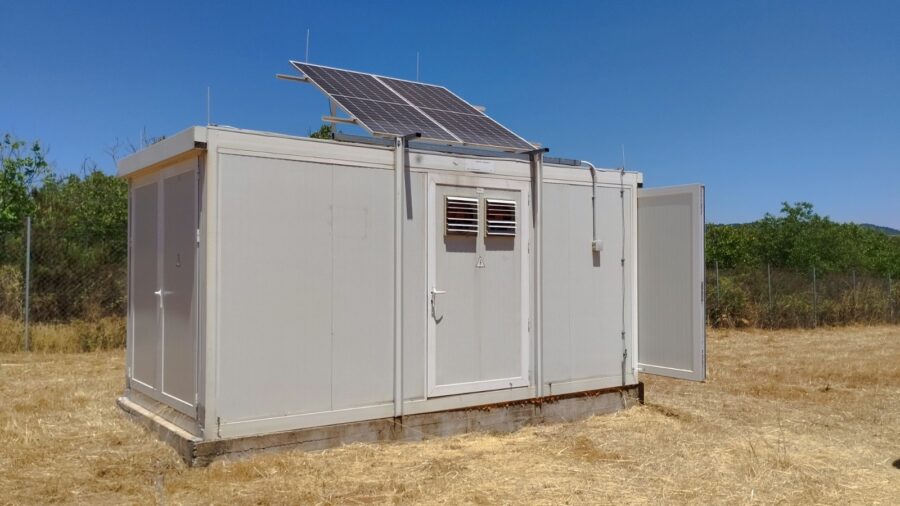

Υποσταθμός μέσης τάσης φωτοβολταϊκού πάρκου
Αυτόνομα φωτοβολταϊκά σε φωτοβολταϊκά πάρκα
Στα φωτοβολταϊκά πάρκα που διαθέτουν υποσταθμό, συνηθίζεται να υπάρχει και ένα μικρό αυτόνομο κιτ με 2-3 πάνελς και 2 μπαταρίες το οποίο ρευματοδοτεί αδιάλειπτα, ως UPS τον εγκέφαλο του υποσταθμού, δηλ τον ηλεκτρονόμο, και ενδεχομένως τον συναγερμό του πάρκου.

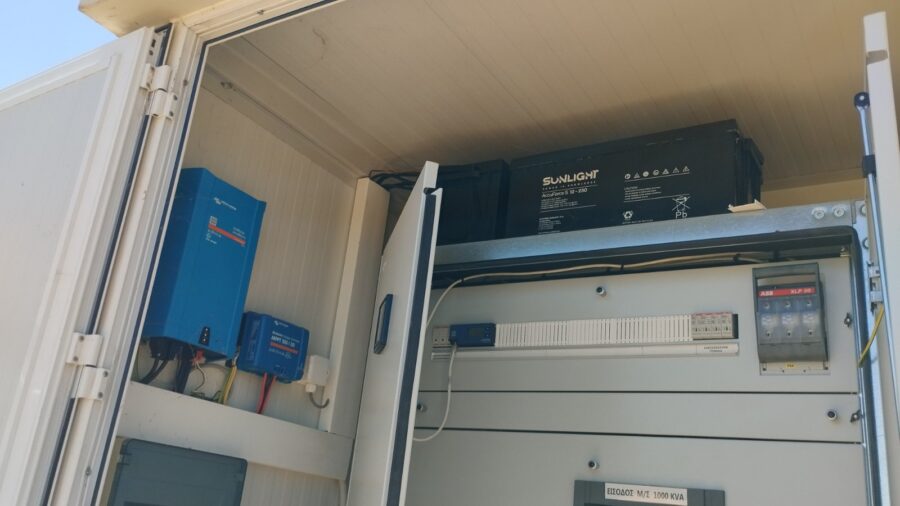

Αυτόνομο φωτοβολταϊκό σε υποσταθμό ΜΤ φωτοβολταϊκού πάρκου
Οι μπαταρίες φωτοβολταϊκών της Sunlight βαθειάς εκφόρτισης και ινβέρτερ καθαρού ημιτόνου Victron είναι μια πολύ αξιόλογη επιλογή για αυτόνομα φωτοβολτακά συστήματα.
Γιατί χρειάζεται συντήρηση στα φωτοβολταϊκά;
Τα φωτοβολταϊκά είναι κατάλληλα για υπαίθρια χρήση και είναι πάντα εκτεθειμένα στις καιρικές συνθήκες, ζέστη, κρύο, υγρασία, ηλιοφάνεια, σκόνη, αέρα κλπ. Για να διατηρηθεί η η παραγωγική ικανότητα ενός φωτοβολταϊκού πάρκου, είναι απαραίτητη η προληπτική τακτική συντήρηση.
Χωρίς τακτική προληπτική συντήρηση του φωτοβολταϊκού πολλά συμβαίνουν, με τον αέρα, τη σκόνη, τα έντομα, τα πουλιά, τα ζώα, την αστοχία υλικών κλπ και μπορεί να δημιουργήσουν μικρά θέματα τα οποία αν δεν ελεγχθούν και αποκατασταθούν οδηγούν σε φθορά και μεγαλύτερα προβλήματα.
Για παράδειγμα η σκόνη ή και τα έντομα βουλώνουν περσίδες εξαερισμού, ψύκτρες, ανεμιστήρες. Αν δε γίνεται τακτικός καθαρισμός, τα ινβέρτερς ενδέχεται να υπερθερμανθούν. Σίγουρα απαιτείται και καθαρισμός-πλύσιμο των πάνελς ώστε οι ηλιακοί συλλέκτες να λειτουργούν στο βέλτιστο επίπεδο, αποφεύγοντας απώλειες ενέργειας.
